泊まれるガレージ「Sleepout」 -デザイン
平家のガレージに居住空間をプラス
イープランの木造ガレージ「Sleepout」はガレージに居住空間をプラスした建築物です。Sleepoutの居住空間は、住宅レベルの設備から物置程度の小屋空間まで幅広く対応しております。
あなたのご希望をしっかりとお伺いし、自由な設計でご提案致します
Sleepoutの魅力は自由な設計にあります。イープランのスタッフがあなたのご希望をしっかりとお伺いします。やってみたいこと、聞いてみたいこと、どんな些細な事でもスタッフにお申し付けください。
お伺いした内容やご予算を元に、イープランの一級建築士が最善のご提案を差し上げます。
イープランのSleepoutプラン集
※図面クリックでプランの詳細をご覧いただけます。

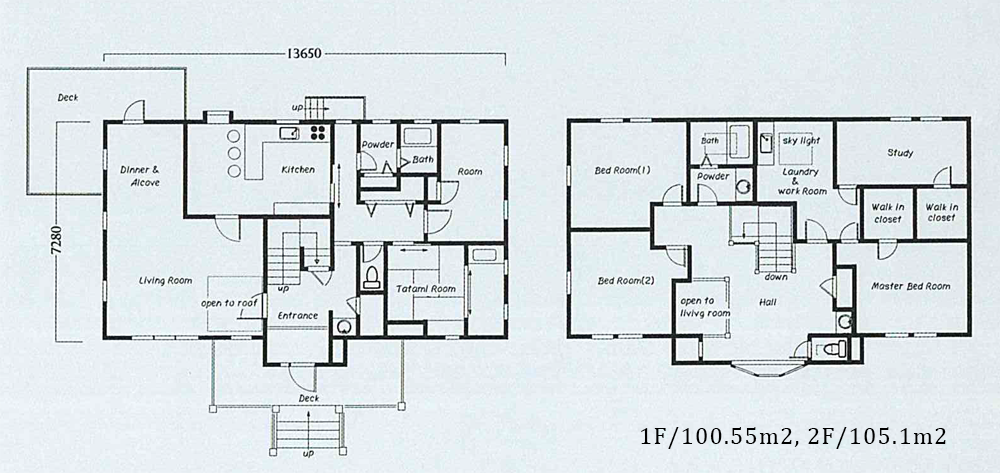

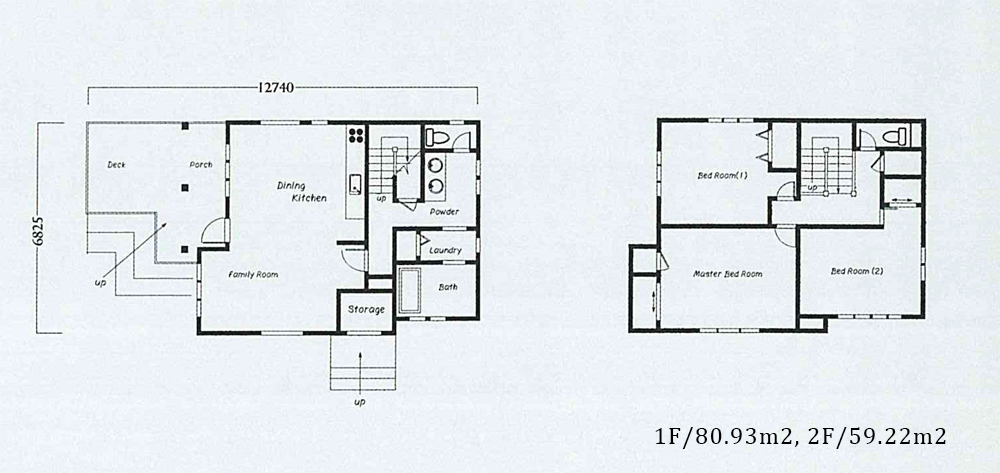

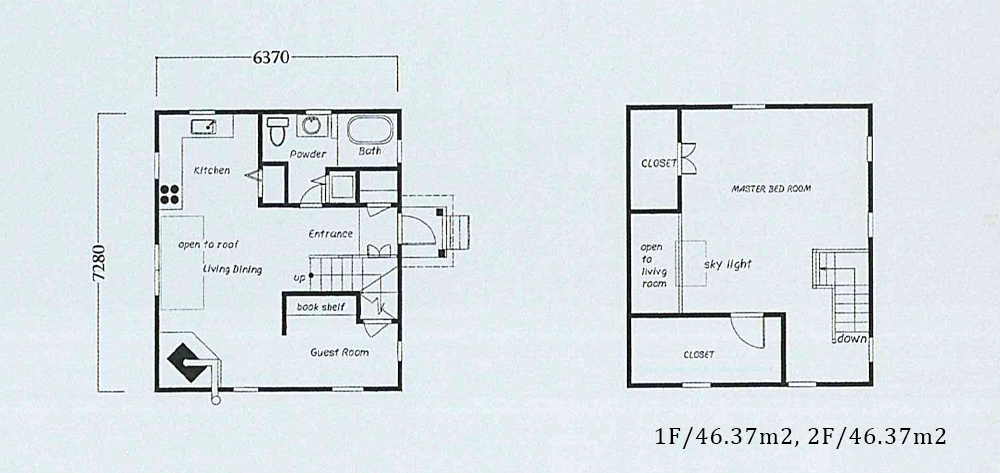

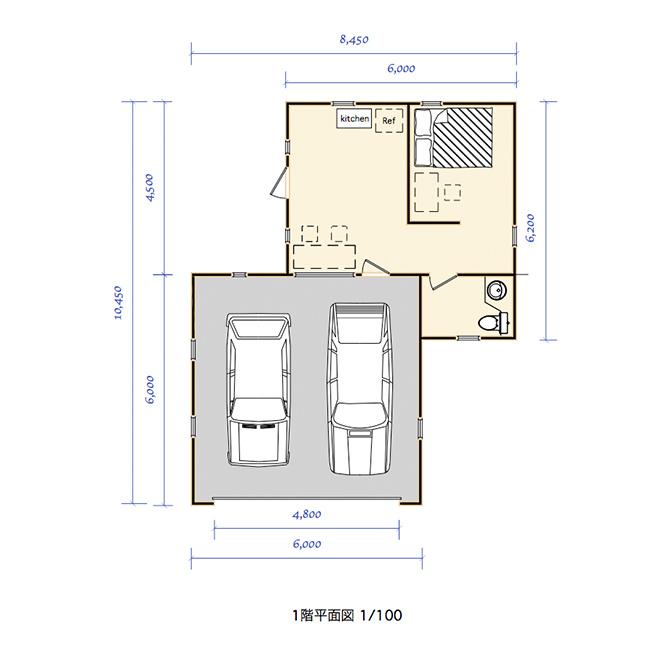

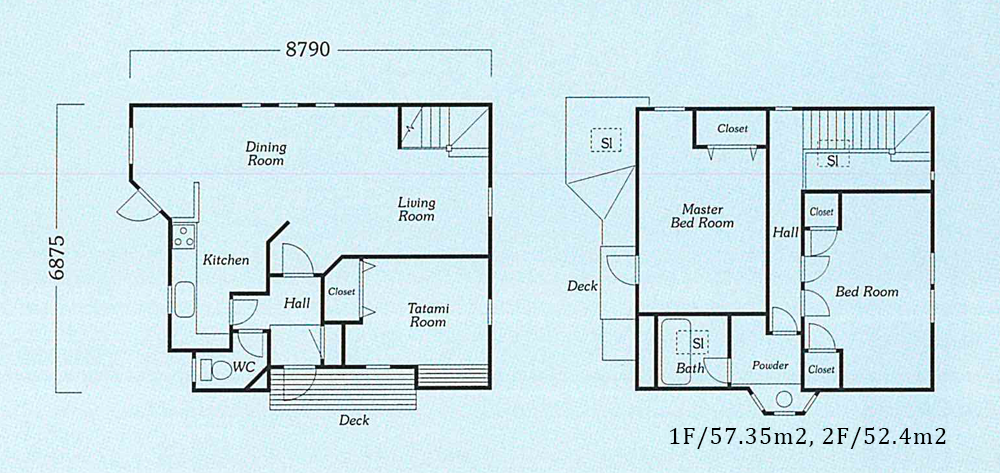

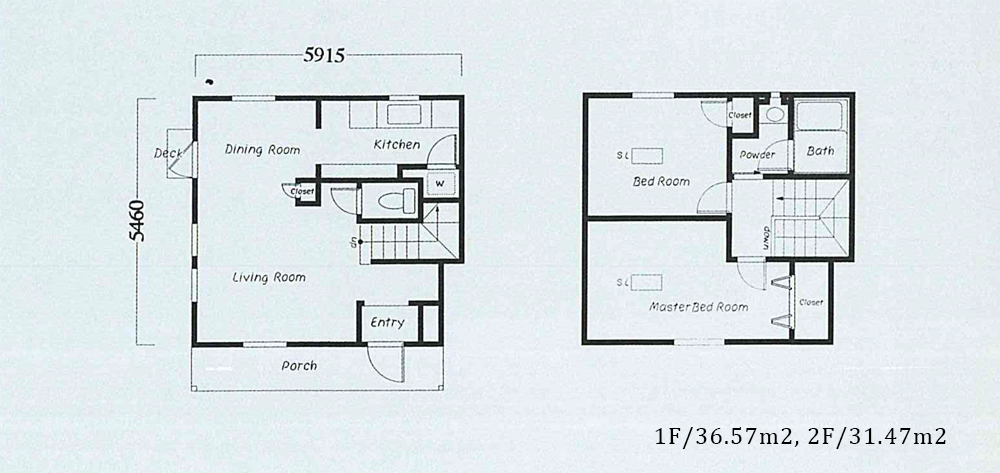

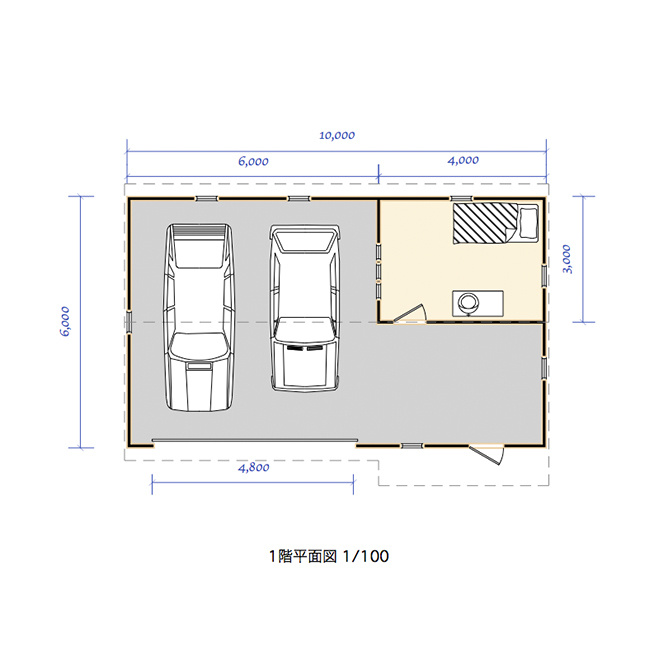

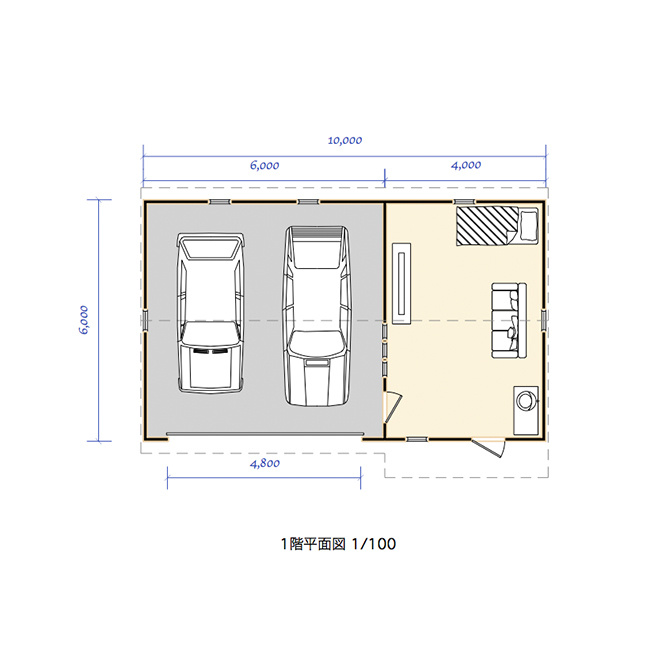

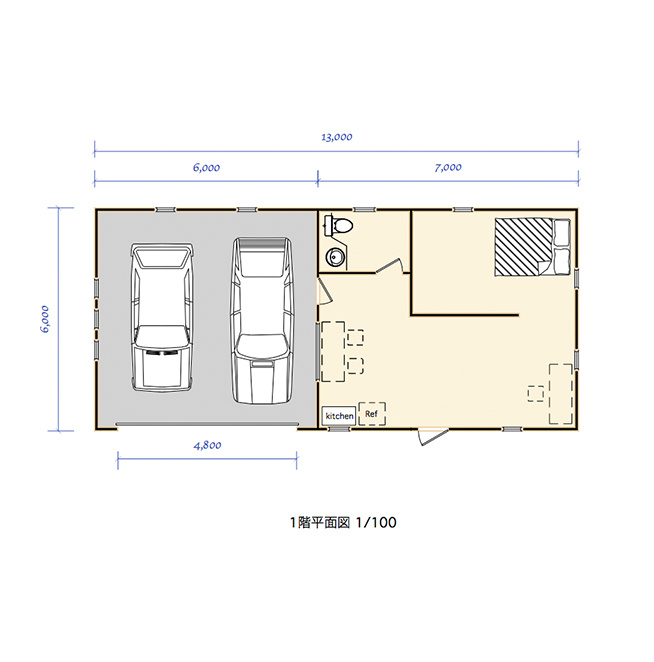

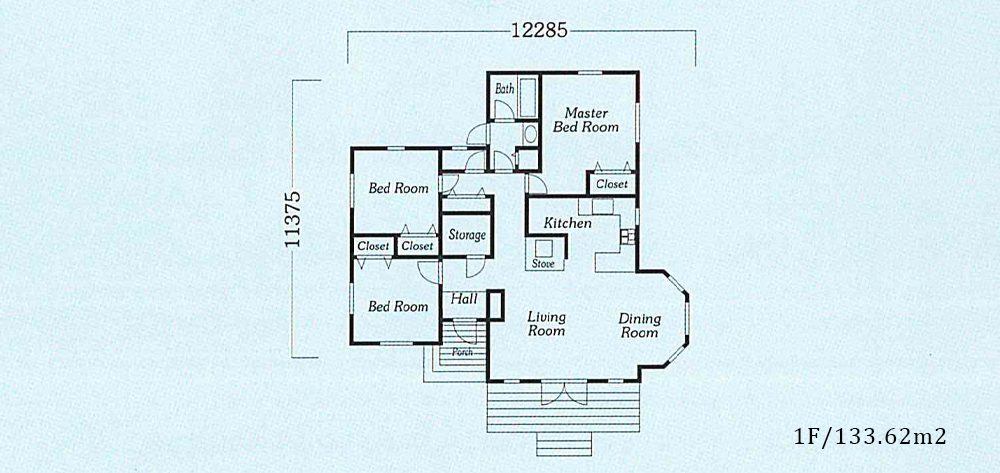

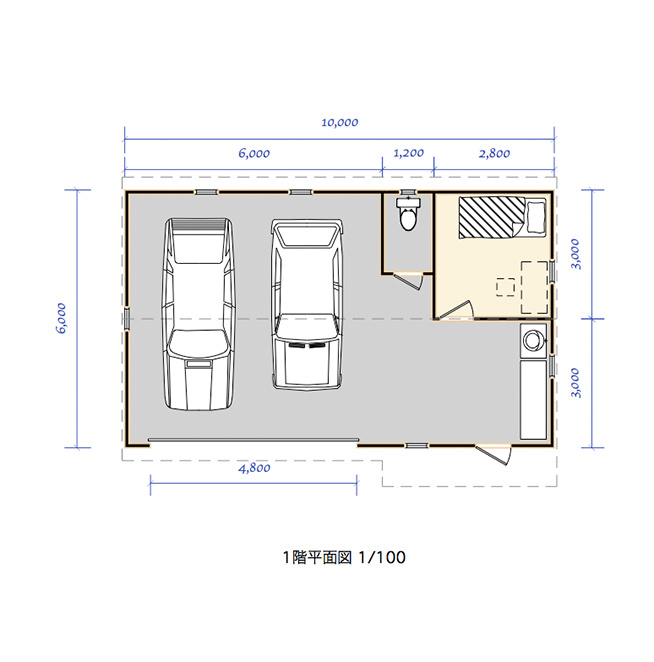

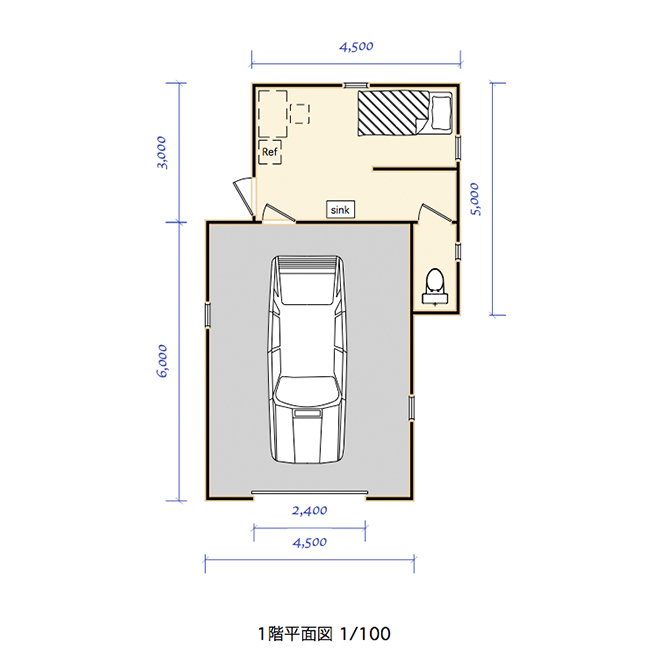

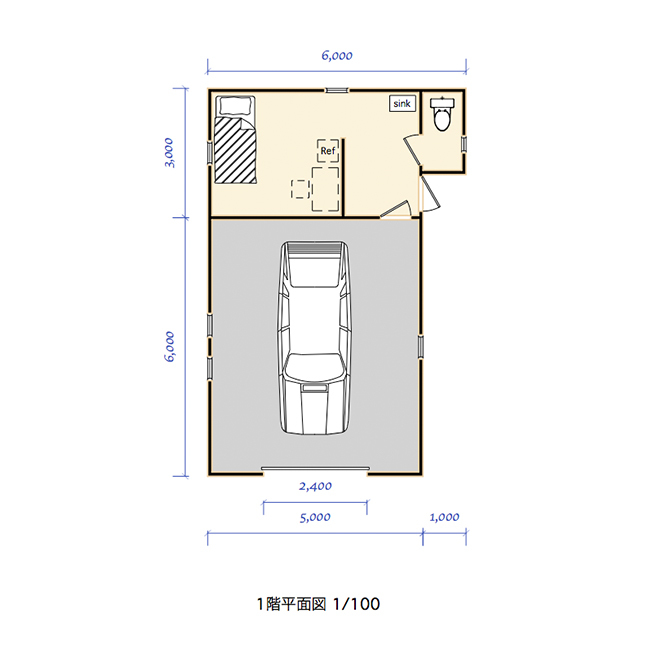

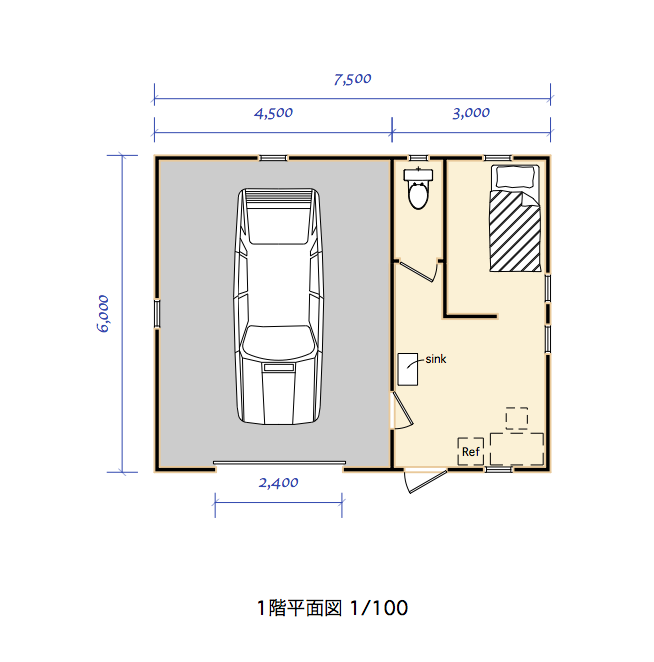

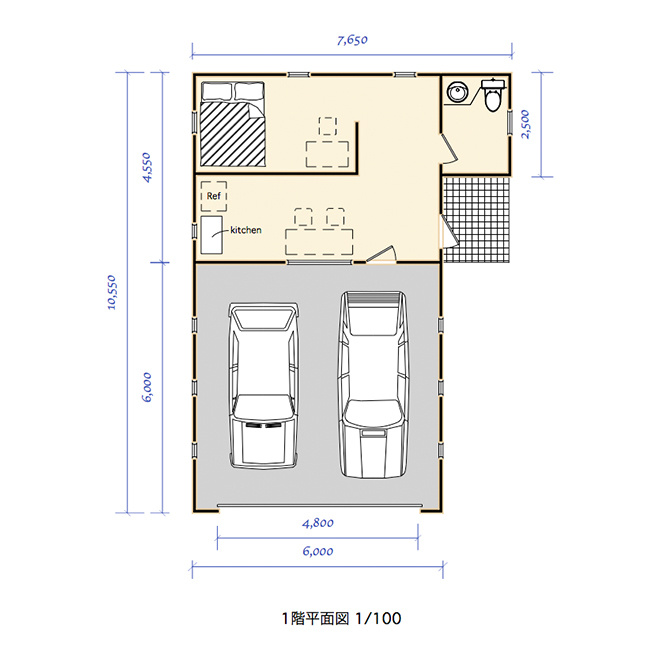

Sleepoutの参考図面
Sleepoutの設計・設備

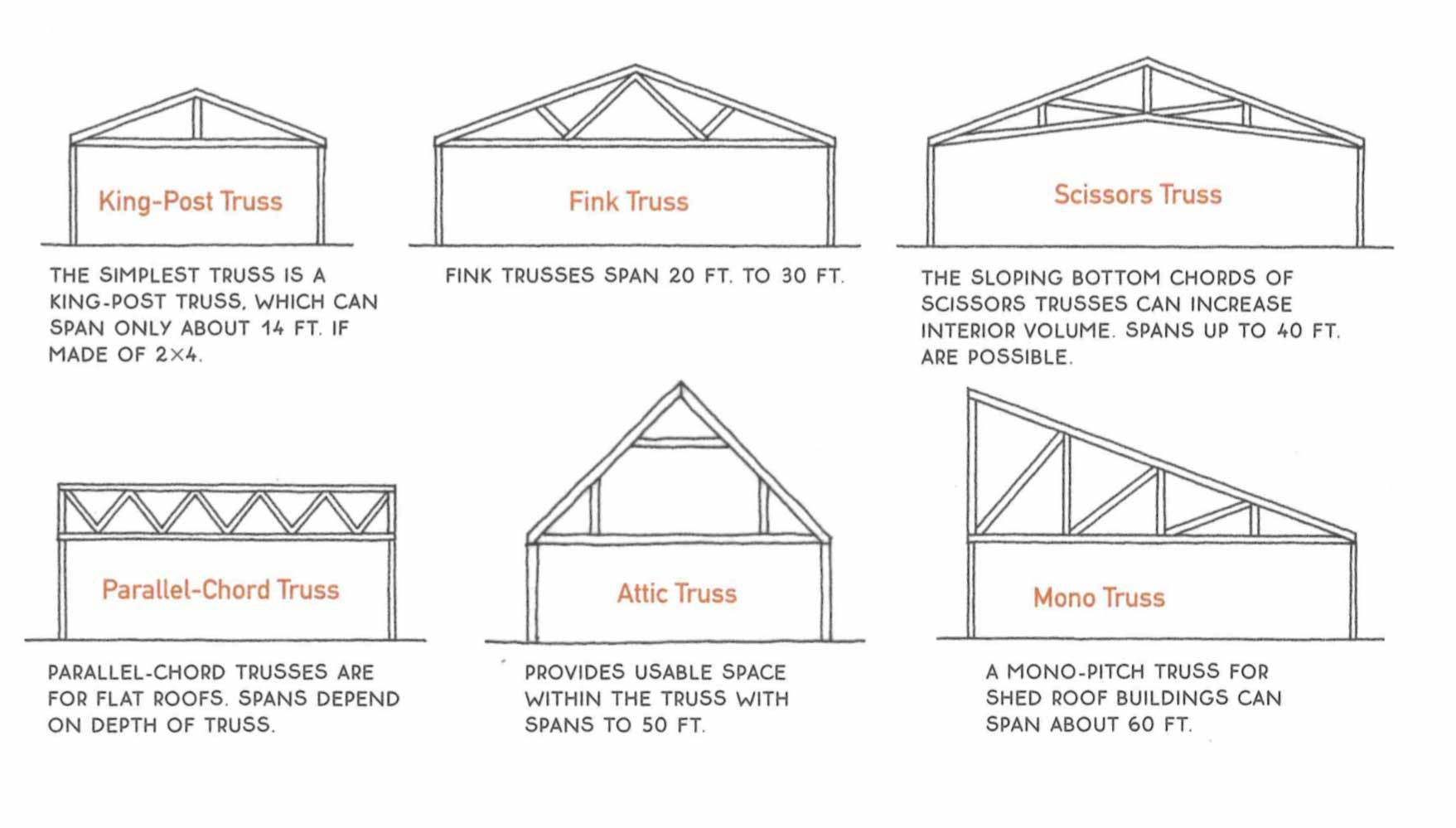

自由な屋根の設計
![トラス構造](../../../_src/10632/truss.jpg?v=1721193144319)
高断熱で過ごしやすい居住空間

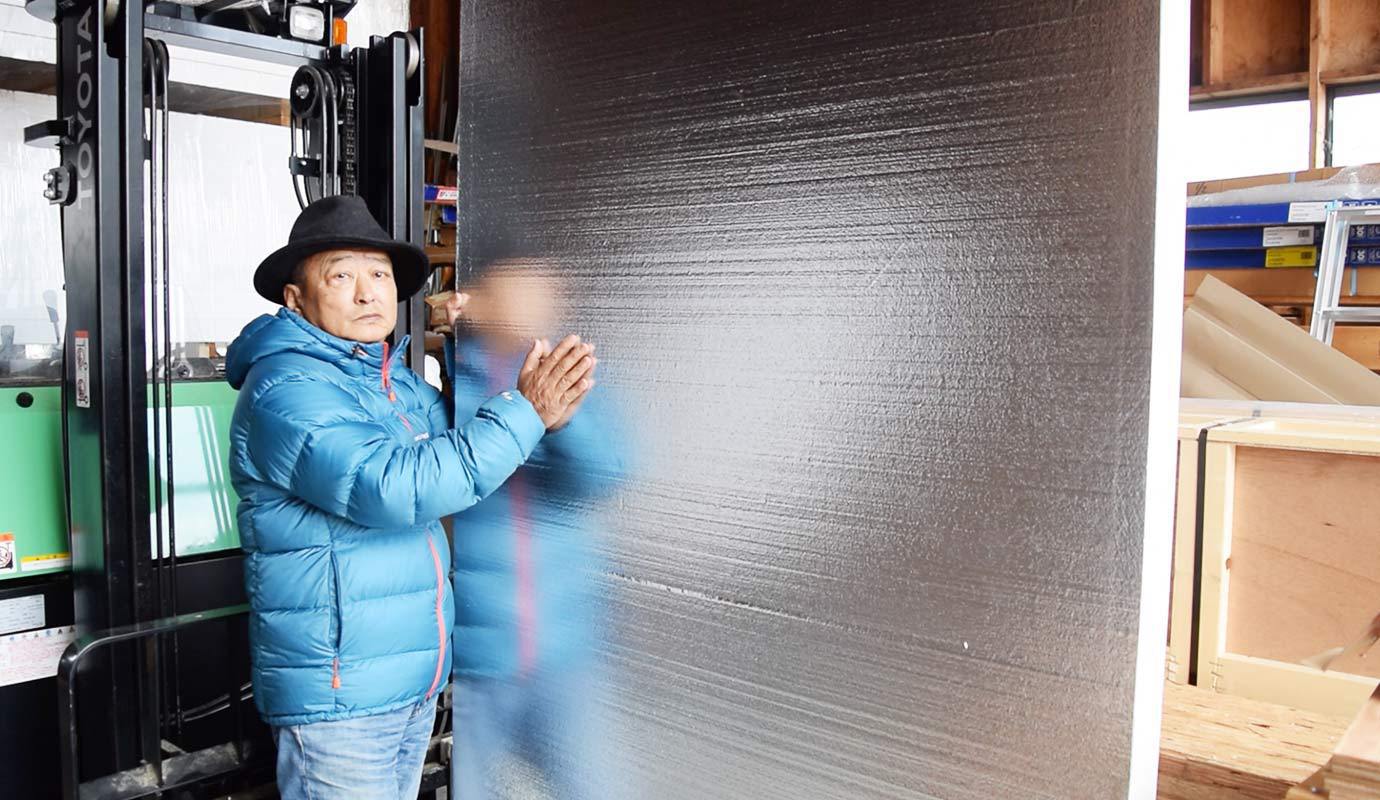

![断熱材](../../../_src/10740/07.jpg?v=1721193144319)
コード番号:SSD1
EEplanのEPS材には、「RADIENT BARRIER」輻射熱バリヤー(遮蔽)というシルバーのアルミホイールがついています。熱は、輻射熱・対流熱・伝導熱などに分けられます。反射式ヒーター・ストーブ・焚き火などの熱は輻射熱です。太陽熱も輻射熱大きな特徴は、風に影響されず熱が伝わることです。その太陽輻射熱を銀色シルバーコーティング材でまず遮蔽して、さらに侵入してきた熱は空気を温めるので対流する熱に変わります。それの遮蔽にEPSが役に立つのです。国産のEPS材には不思議と銀色のバリアがありません。夏の日差しにはアルミ箔の輻射熱バリアが大変有効です。アルミ箔とEPS 断熱材が一体化。75mmや100mmの2タイプ。過酷な夏の作業場やDIYするガレージを涼しくしませんか?
銀色のRadiant BarrierをEPS断熱材をセットした素材です。屋根合板の下にセットして、天空輻射熱を遮蔽します。EEplanはトラス構造にセットして屋根水平構面を形成し屋根架構の水平剛性を高める工法です。トラスを例えば600mmの間隔でセットした場合、トラス相互間を繋ぐ材料が必要です。普通は木材を入れます。SIMPSON社では 図のようにトラス相互の接合金物に US 特許を取得しています。本特許申請は、その金物を設けずとも SIP (STRUCTURE OF INSURATED PANEL)に使われている断熱材としてRIGIDな構造体とみなせるEPS断熱材をトラススパンの多くの部分にはめ込 むことで、「点の剛性」に比べて「線の剛性」を作り出せます。

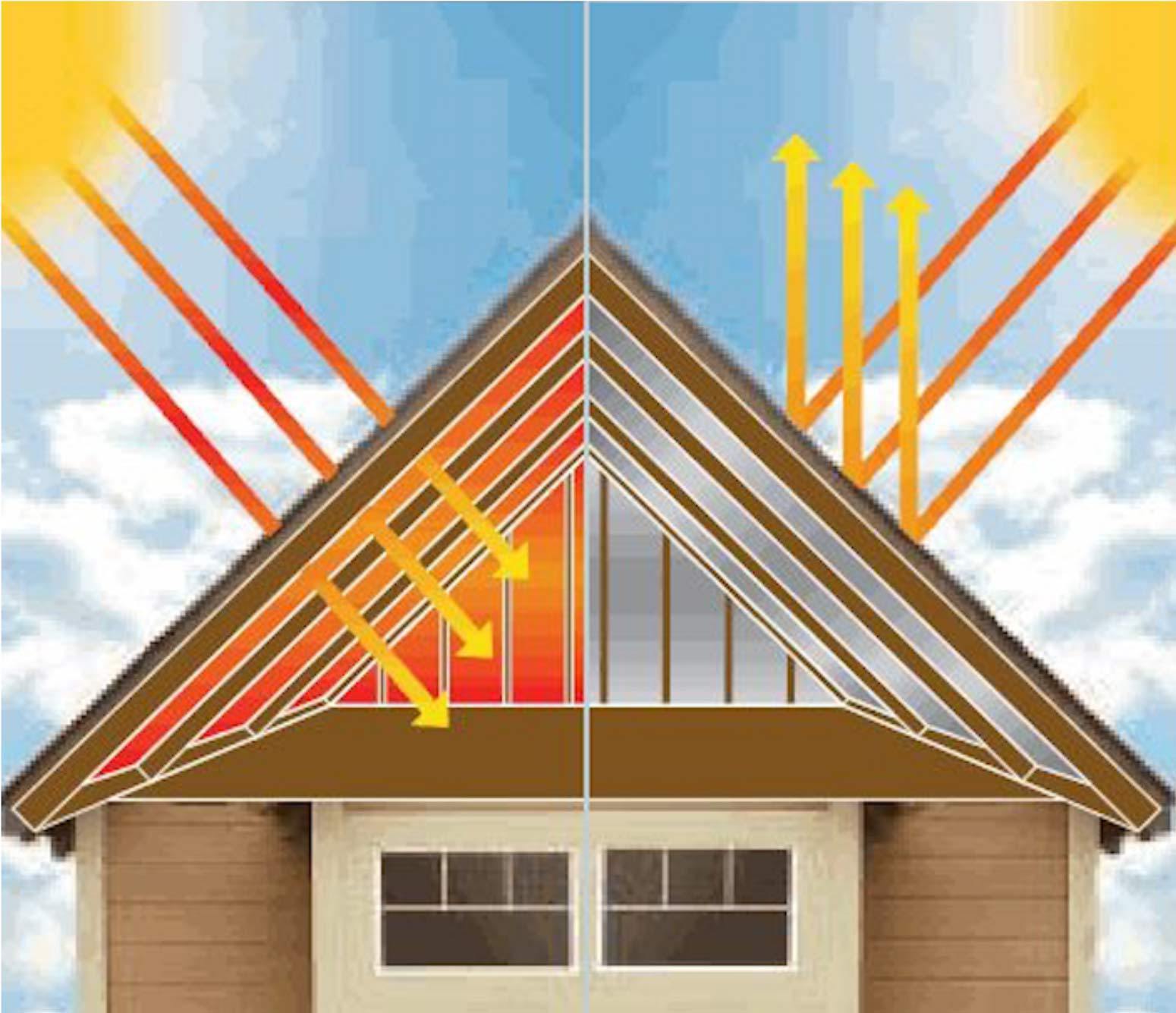

![断熱の仕組み](../../../_src/10742/08.jpg?v=1721193144319)
![断熱材](../../../_src/10744/eps.jpg?v=1721193144319)
EEplanは独自で入荷しています。
![断熱材施工例](../../../_src/10746/02.jpg?v=1721193144319)
コード番号:SSD3

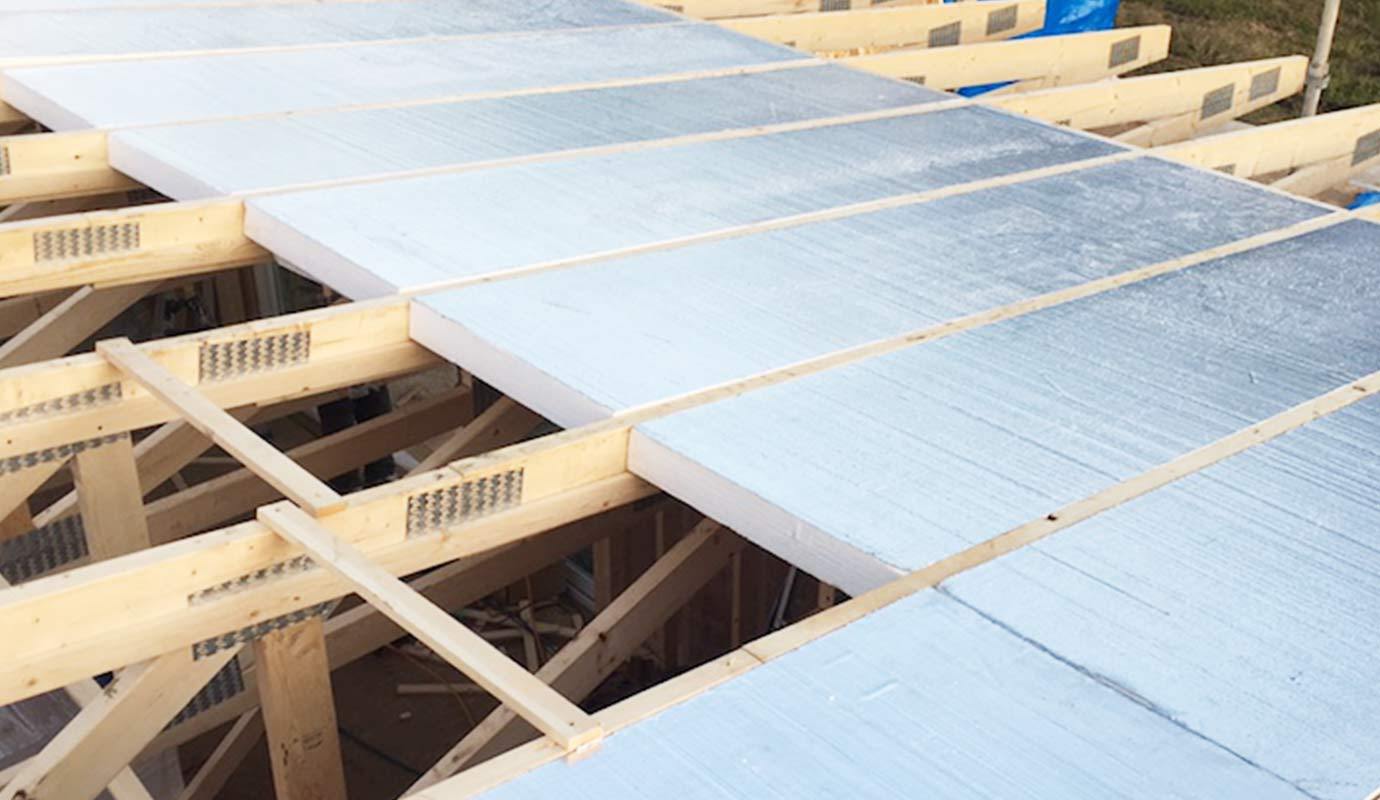

屋根断熱の施工例

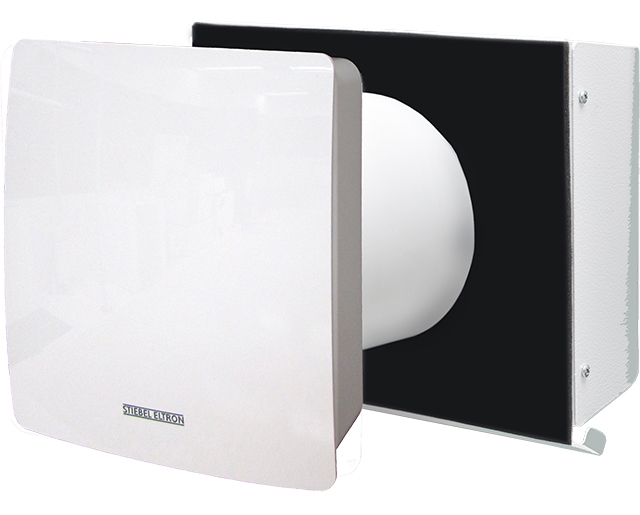

信頼できる換気システムで、建物に清潔な空気を
![換気システム](../../../_src/10904/pic-air_conditioning-lt50ecoflat.jpg?v=1721193144319)
機械換気の中で最も確実な給気・排気が可能
給気・排気とも機械換気で強制的に行う換気方法で機械換気の中で最も確実な給気・排気が可能です。 空気の流れを制御しやすく戸建・集合住宅ともに適しています。
ツイン・エアー・フレッシュは、屋内の面倒なダクティングを必要としない、画期的なダクトレス全熱交換型換気システムです。2台一組で稼動する事を基本とした、プッシュ&プール方式。日本市場向けに100V電圧に対応し、南北に長い日本特有の多様な壁厚に柔軟に対応できる伸縮式のダクト、高温多湿な日本の気候に合わせた全熱交換式の熱交換素子を使用しています。
![住宅の換気](../../../_src/10906/pic-air_conditioning-lt50pro-mechanism.png?v=1721193144319)
※熱交換率 90%の場合

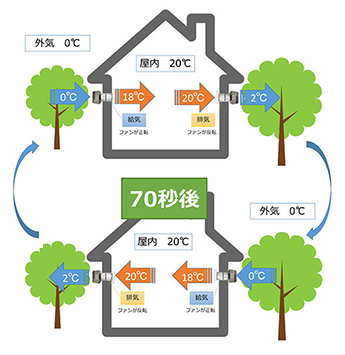

熱交換のしくみ
基本的に偶数台設置し、1台が給気の際、もう1台が排気の役割を果たし、約70秒ごとに役割が交代します。LT50ーProは付属のリモコンで親機のみを制御します。親機に送られた命令は自動的に子機に伝達されます。(最大10台まで)LT-50Ecoは専用のコントローラー1台で本体2台を制御します。

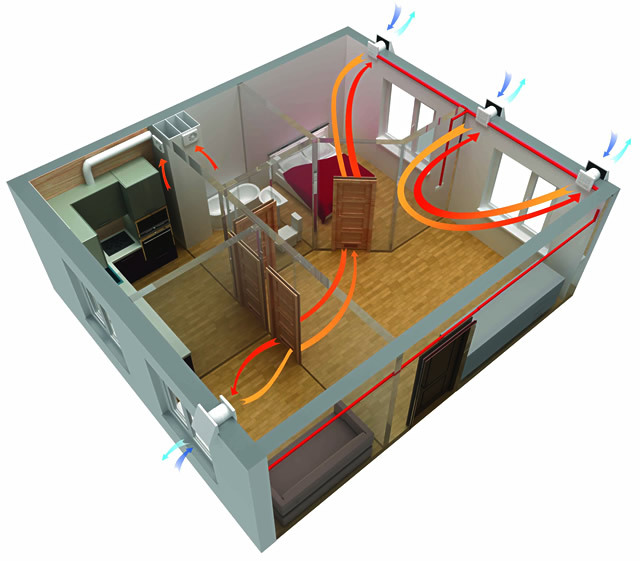

![住宅の換気](../../../_src/10908/pic-air_conditioning-lt50-multi-install.jpg?v=1721193144319)
設置パターン(複数台)
2台一組となって1台が給気、1台が排気の役割を果たし、70秒ごとに役割が交代します。 複数台が同時に給気・排気を行ってしまうなどの誤った設定を回避し、常に適切な換気を行うことができます。
LT-50は、親機となる1台の機器が全ての機器を制御します。付属のリモコンで親機を制御し、親機に送られた命令は自動的に子機に伝達されます。
LT-50 Ecoは、2台一組で1セットとなります。付属の専用コントローラー1台で換気システム本体2台を制御します。
選べる設備
![キッチン](../../../_src/10648/planckitchen2.jpg?v=1721193144319)

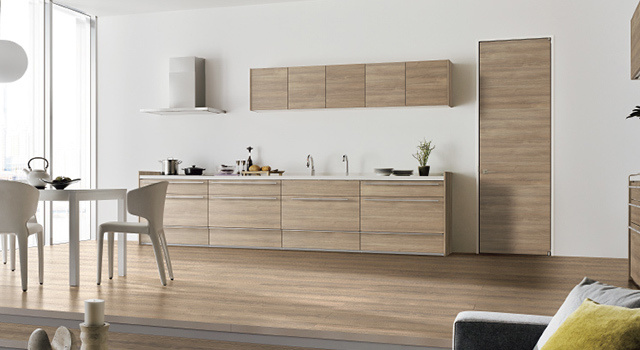

キッチン
![プランCのバスルームイメージ写真](../../../_src/10650/plancbath.jpg?v=1721193144319)

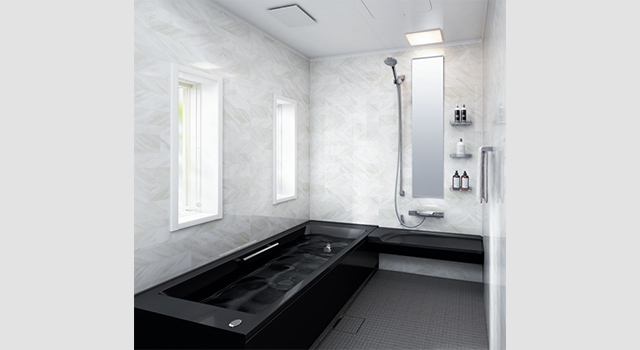

バス
![設備プランCのレストルームイメージ画像](../../../_src/10652/planbrest.jpg?v=1721193144319)

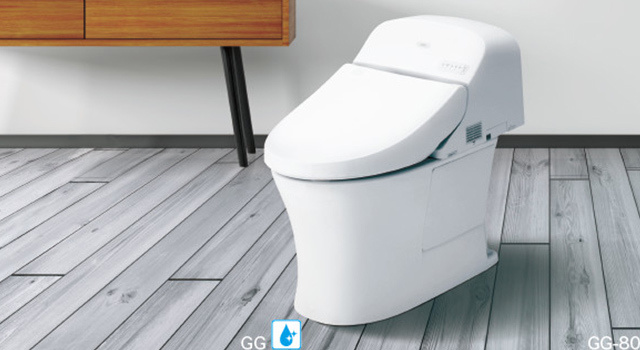

トイレ
![設備プランCの洗面イメージ写真](../../../_src/10654/plancsenmen.jpg?v=1721193144319)

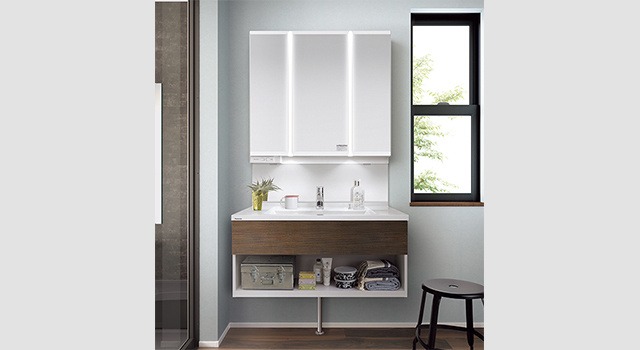

洗面

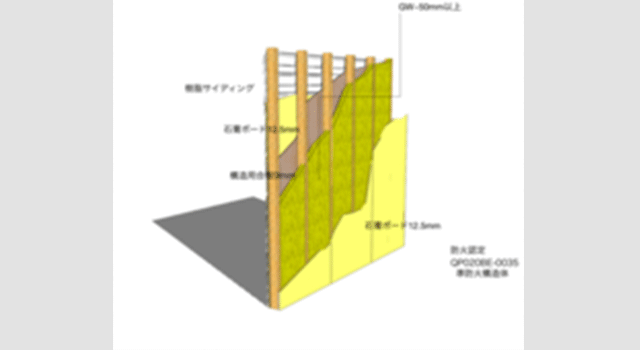

![設備プランCの壁断熱イメージ画像](../../../_src/10656/dannetsu.png?v=1721193144319)
壁断熱
![設備プランCの屋根断熱イメージ写真](../../../_src/10658/sip.png?v=1721193144319)
屋根断熱

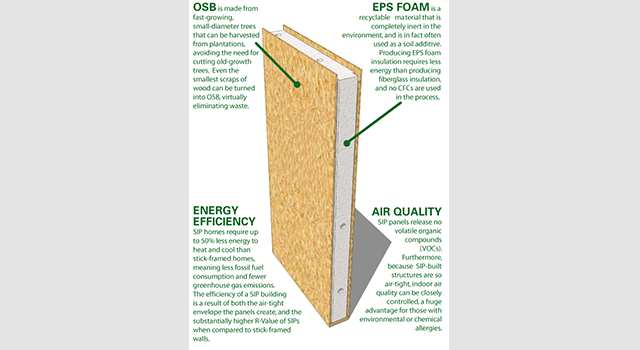

SIP (Structure of insulated panel)
![断熱材](../../../_src/10748/07.jpg?v=1721193144319)
屋根断熱
EPS
イープランのSleepout作品例

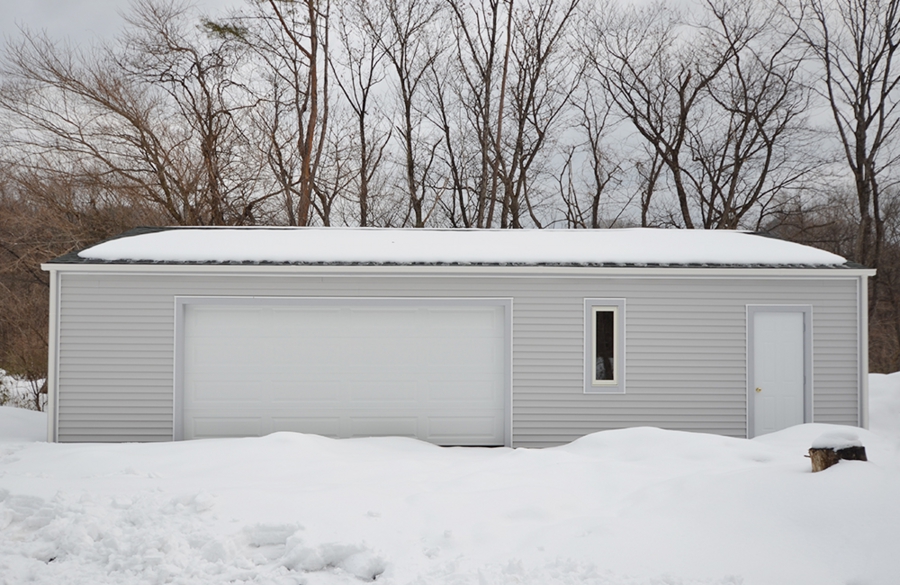

外観イメージ
![ガレージ,車庫,倉庫,物置,Sleep OUT](../../../_src/9263/03.jpg?v=1721193144319)
![ガレージ,車庫,倉庫,物置,Sleep OUT](../../../_src/9264/02.jpg?v=1721193144319)

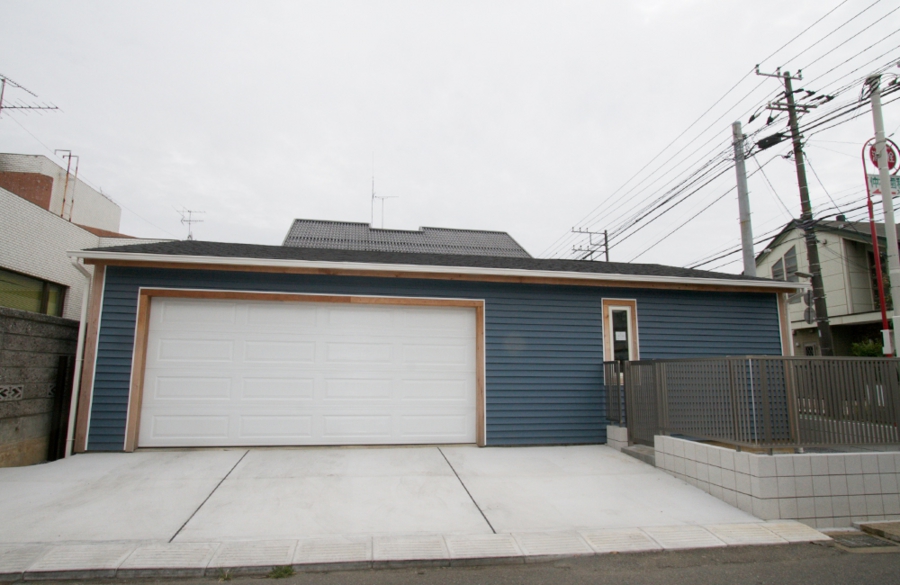

千葉県 Sleepout2台用
![ガレージ,車庫,倉庫,物置,Sleep OUT](../../../_src/9265/01.jpg?v=1721193144319)

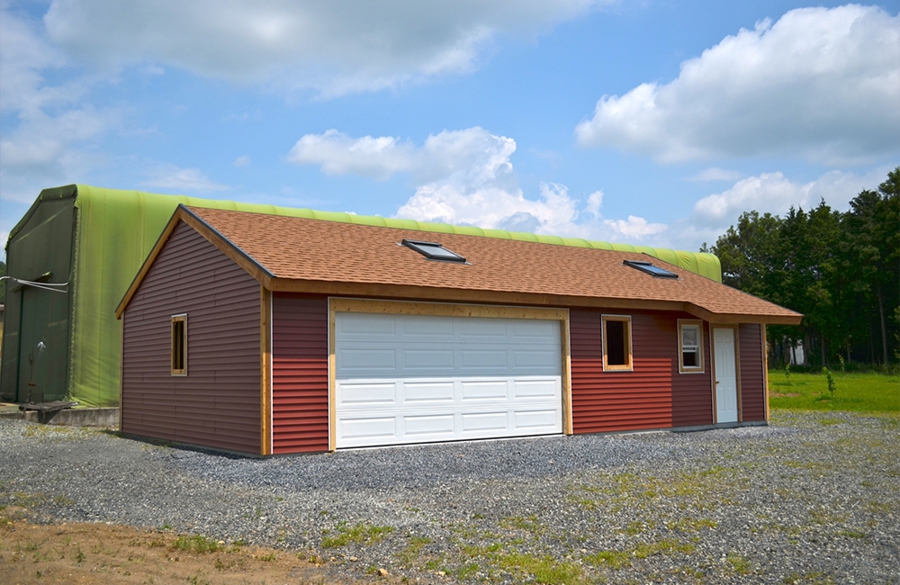

岡山県 Sleepout2台用
![ガレージ,車庫,倉庫,物置,Sleep OUT](../../../_src/9266/04.jpg?v=1721193144319)

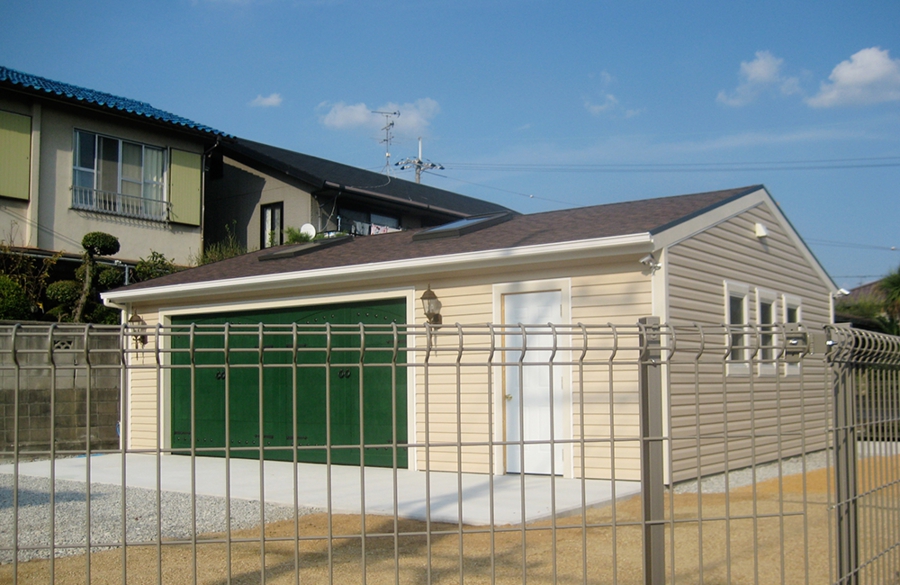

大阪府 Sleepout2台用

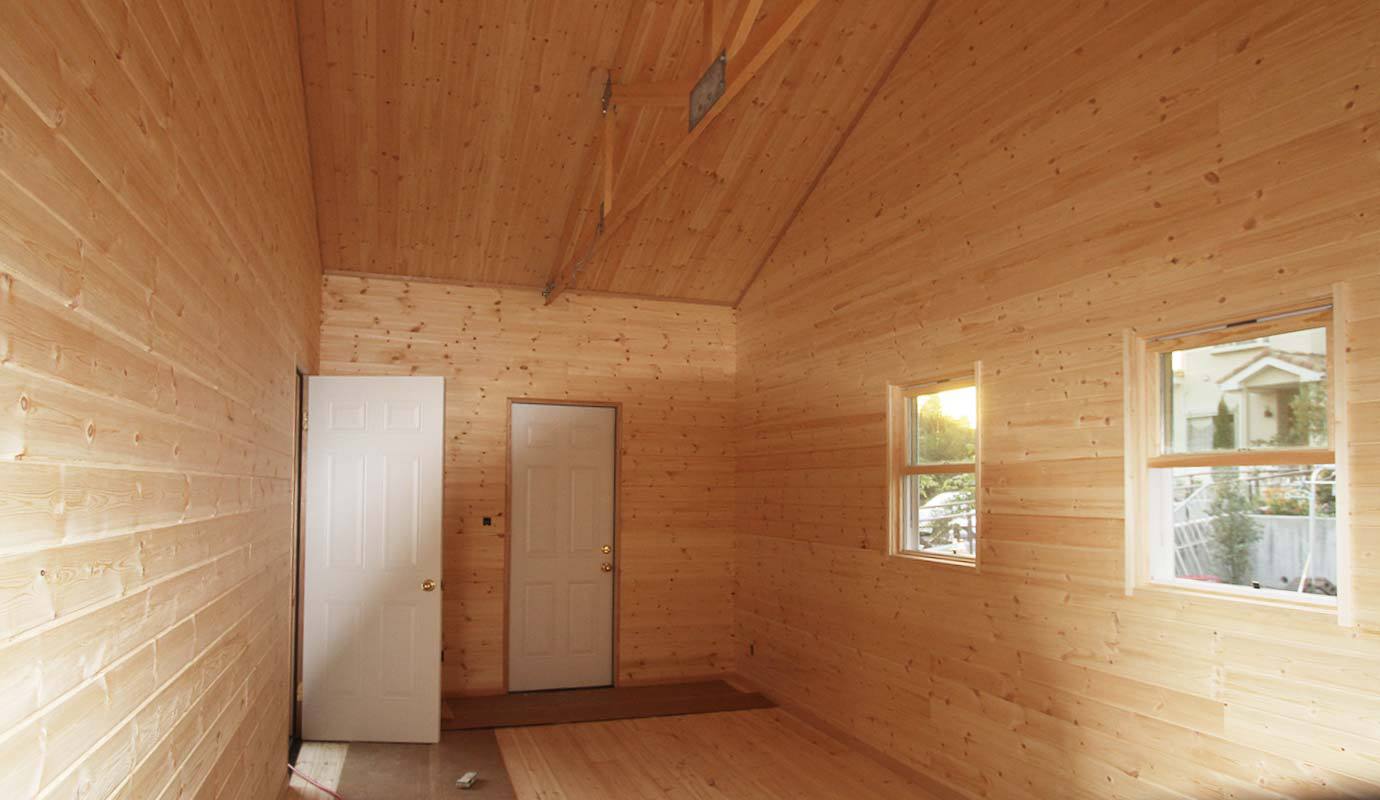

居住空間屋内イメージ
![Sleepout屋内](../../../_src/10660/out-32.jpg?v=1721193144319)
コード番号:SSD4

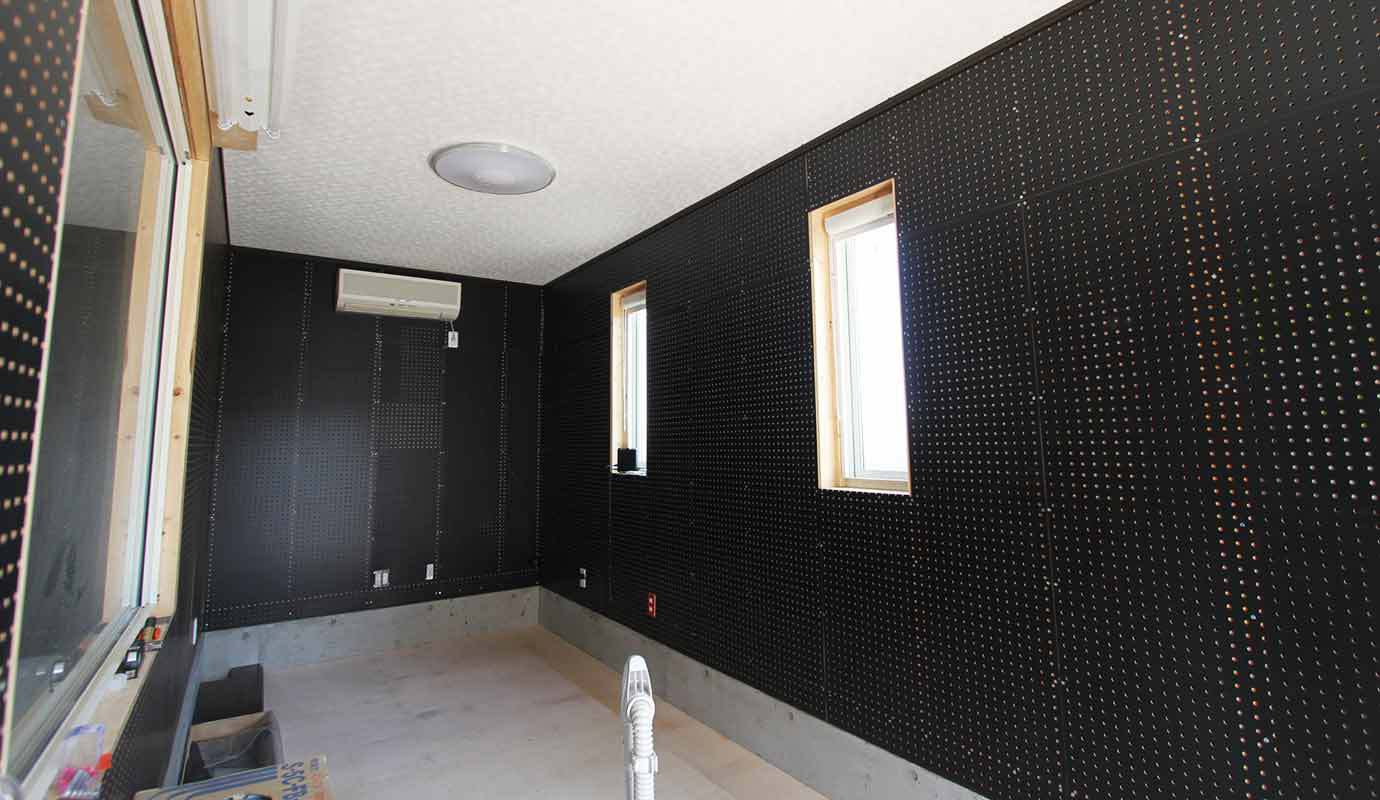

![Sleepout屋内](../../../_src/10662/out-37.jpg?v=1721193144319)
コード番号:SSD5
