ガレージのオプション
窓・ガレージドア・オープナー・床・屋根・基礎・塗料。使い方に合わせて選べます。
WINDOW窓
Picture Windows
KITSETには固定ガラス窓が付いていますがこれ以上安価なガラス窓は多分ありません。というのはガラス板（DIYキットでは怪我防止上アクリル版）を壁開口にはめ込むだけです。というわけで数量の増減で金額を変えていません。お金に左右されず、ピュアーに欲しい状況を追求するささやかな楽しみをお客様と共有したいがためです。
Double/Single Hung Windows
上げ下げ窓です。シングルハングは一枚が固定、下半分が開閉します。ANDERSEN wondowsの100をEEplanは選んでいます。樹脂サイディングで用途がWareHouse（物置）であれば、樹脂サイディングの方が美しく見えるかもしれません。ダブルハングはAndersen Windowsの200です。屋外は樹脂クラッドで耐候性を高くしており、屋内には木質の窓枠を楽しむ事ができます。樹脂も材木もアルミ枠と共通して異なる事、それは熱が伝わりやすい「熱橋」にならない事です。GarageもWareHouseも断熱にはあまり関係がありませんね。デザインと質感から選定してください。
ANDERSEN WINDOWS 100 SEROES
LIXILウインドウからANDERSEN WINDOWまでカスタマイズ対応しています。準防火対応の窓サッシュからANDERSEN WINDOWの木造枠まで。目的と趣向に合わせてカスタマイズしています。
ANDERSEN WINDOWS 200 SEROES
国産のサッシュもアリです。正直なところ、EEplanはAndersen Windowsを使いたがります。理由としては、30年気心の知れた窓でもあり、大変安心できる窓と考えるからです。
Louver Windows
EEplanのガレージは隙間だらけ？です。ここでは説明困難ですが少なくとも枠組み壁工法の場合屋内造作が完成して、初めて屋内空間への気密性が期待できる状況になります。GarageやWarehouseは躯体だけですので気密性能を期待されては困るのです。EEplanは隙間防止のための無駄な抵抗はしません。根本的に屋内面材がない限り屋根や小屋裏に自然通風が出来得る隙間がうまく確保される合理性のある工法なのですから。といっても、あの固定ガラスだけではチョットとお考えの方にこのLouver windowsをお勧めいたします。このルーバーウインドウも昨今の国内住宅グレードではとても使える代物ではありません。がGarageやWarehouseにマッチする仕様としてEEplanが納得できるルーバー、実は開発途上国で使われているルーバーです。

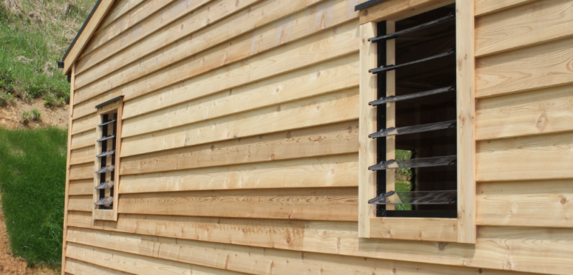

WareHouseのLouverW
ガレージは自然通風が十分にあることが合理的な設計だと考えています。一般の窓と比べてルーバーウインドウの開口面積は95%もあります。普通の引き違い窓ですと50%ですから開口面積からみて2倍の効率です。あとガラスが何枚もあるために侵入者を防止しやすいと考えられます。ルーバーウインドウの極め付けは解放したままでも雨水の侵入を防止しやすいのです。不在がちのガレージ物置ならではの考え方、EEplanの提案です。
Casement Windows
DOORガレージドア
ガレージドアはEEplan
Amarr製品はすべてMade In U.S.Aです。イノベーションとハイクオリティー設計をしています。EEplanは日本国内のお客様のAmarrの窓口を担っています。
ガレージドアの正規ディーラーとして
創業60年About Amarr
1951年に創業したAmarrは、世界の居住のガレージ、コンドミニアム、商業ビル、ショッピング・モール、倉庫および他の産業応用用の部門のドアのデザイン及び製造販売をしています。Amarrは、Entrematicグループでガレージドア部門を担っている北米でも最も信頼出来る企業の一つです。Entrematic社は200年以上の経験と実勢を誇るエントランスオートメーションの老舗で、オートマティックな出入り口関連製品に加えて、倉庫関連のソリューション事業を行う事を世界で最も高いレベルの企業の一つです。
Amarr製品はすべてMade In U.S.Aです。イノベーションとハイクオリティー設計をしています。セクショナルドア、ローリングシートドア、アルミニュームフルビュードアをはじめとして、LiftMaster™やLinear garage door openersなど住宅用、商業用のゲートアプリケーションAmarr入り口システムの企業で、ワールドワイドの企業として、国際的にみても最も最新鋭企業の一つです。アメリカ、メキシコおよびカナダで70以上のAmarrドア・センターを通って3,000人を超える専門のインディペンデント・ガレージ・ドア・ディーラーに配布されます。日本ではEEplanになります。極東を含むこの広範囲なネットワークは新しい構築、置換、産業・商用市場のために広範囲のアクセシビリティおよび信頼できるサービスを提供します。
EEplanは日本全国どこへでもガレージドアの据付にお伺いしております
今すぐ相談する
EEplanの施工実績を見る
据付工事と図面資料
イープランのガレージドア・モーターの専用サイトはこちら
ガレージドアの設置位置
STEP4,5の条件を満足しない場合でも、据え付ける方法があり得ますので、ご相談ください。
- 仕上がった開口部の幅をx計ります。構造工事が終わった段階ではまだ正しい開口幅ではありません、完成時にどの程度開口の幅が縮小されるのか、確認してください。開口部の周りには、破線で示した部分に２X６材を設置する必要があります。
- 開口部の高さを計ります。構造工事が終わった段階ではまだ正しい開口幅ではありません。開口部枠の仕上面と床の仕上がり面の間を計ります。ドアは開口部の屋内側に、覆いかぶせるように設置しますので、実際の開口寸法よりドア寸法は大きくなります。
- 開口部の両側には 垂直方向の レールを設ける為に メーカーでは100mm以上のスペースと記載されていますが 可能な限界値です。作業精度向上の為には、200mmのスペースを確保してください。
- 開口部の頂部と天井仕上がり面との距離を確認します。キャリッジハウスデザインドアの場合、(EEplanのオンラインショプでは OAK SAMIMITが相当します。）480mm以上あれば、ドアオープナーと共に設置可能です。手動開閉であれば、400mmが最小寸法です。その他のドア全ての必要寸法は1feet、つまり305mmが必要最小高さになります。ドアオープナーを設けるには最小80mmを加える必要があります。『400mm』と覚えておくと便利です。
- 最後に天井部の開口部からの奥行きです。ガレージドアの高さ＋18inch（460mm)は必要ですし、ドアオープナーを設置するには ガレージドアの高さに4feet2inch（1270mm)を加えたスペースが必要です。
ガレージドア・モーターの専用サイトはこちら
据付工事と図面資料
レールのバリエーション
ガレージドア・モーターの専用サイトはこちら
据付工事と図面資料
Specialty :: Specialty Doors
AMARR® HORIZON
あなたの家にユニークなデザインをプラスしませんか。 Amarr Horizon HO1000は、インパクトのある線と細長いガラスの広がりを組み合わせて、独特のデザインを表現しています。これらの洗練された現代的なアルミニウムドアには、多数のグレージングと色のオプションが用意されているため、選択肢は実質的に無限であり、ガレージを閉めた状態でもガレージ屋内は常に明るいです。
Amarr HORIZONの詳細はこちら
ガレージドア・モーターの専用サイトはこちら
ガレージドアの構造
G-KITに付属する標準仕様は TyPe-1000です。
ガレージドアサイズ表
| 幅 | 高さ | ||||||
|---|---|---|---|---|---|---|---|
| inch | mm | inch | mm | inch | mm | inch | mm |
| 6'00 | 1830 | 13'00 | 3963 | 6'00 | 1830 | 10'00 | 3048 |
| 6'02 | 1880 | 13'02 | 4013 | 6'03 | 1905 | 10'03 | 3124 |
| 6'04 | 1930 | 13'04 | 4064 | 6'06 | 1980 | 10'06 | 3201 |
| 6'06 | 1980 | 13'06 | 4115 | 6'09 | 2057 | 10'09 | 3277 |
| 6'08 | 2032 | 13'08 | 4165 | 7'00 | 2133 | 11'00 | 3352 |
| 6'10 | 2083 | 13'10 | 4216 | 7'03 | 2210 N/A | 11'03 | 3428 |
| 7'00 | 2133 | 14'00 | 4267 | 7'06 | 2286 | 11'06 | 3505 |
| 7'02 | 2184 | 14'02 | 4318 | 7'09 | 2362 | 11'09 | 3581 |
| 7'04 | 2235 | 14'04 | 4369 | 8'00 | 2438 | 12'00 | 3658 |
| 7'06 | 2286 | 14'06 | 4419 | 8'03 | 2515 | 12'03 | 3734 |
| 7'08 | 2337 | 14'08 | 4470 | 8'06 | 2591 | 12'06 | 3810 |
| 7'10 | 2388 | 14'10 | 4521 | 8'09 | 2667 | 12'09 | 3886 |
| 8'00 | 2438 | 15'00 | 4572 | 9'00 | 2743 | 13'00 | 3963 |
| 8'02 | 2490 | 15'02 | 4623 | 9'03 | 2819 | 13'03 | 4038 |
| 8'04 | 2540 | 15'04 | 4673 | 9'06 | 2896 | 13'06 | 4115 |
| 8'06 | 2591 | 15'06 | 4724 | 9'09 | 2972 | 13'09 | 4190 |
| 8'08 | 2642 | 15'08 | 4775 | 14'00 | 4267 | ||
| 8'10 | 2692 | 15'10 | 4826 | ||||
| 9'00 | 2743 | 16'00 | 4876 | ||||
| 9'02 | 2794 | 16'02 | 4927 | ||||
| 9'04 | 2845 | 16'04 | 4978 | ||||
| 9'06 | 2896 | 16'06 | 5029 | ||||
| 9'08 | 2947 | 16'08 | 5080 | ||||
| 9'10 | 2997 | 16'10 | 5131 | ||||
| 10'00 | 3048 | 17'00 | 5181 | ||||
| 10'02 | 3099 | 17'02 | 5232 | ||||
| 10'04 | 3150 | 17'04 | 5283 | ||||
| 10'06 | 3201 | 17'06 | 5334 | ||||
| 10'08 | 3252 | 17'08 | 5385 | ||||
| 10'10 | 3302 | 17'10 | 5435 | ||||
| 11'00 | 3352 | 18'00 | 5486 | ||||
| 11'02 | 3403 | 18'02 | 5537 | ||||
| 11'04 | 3454 | 18'04 | 5588 | ||||
| 11'06 | 3505 | 18'06 | 5639 | ||||
| 11'08 | 3556 | 18'08 | 5689 | ||||
| 11'10 | 3607 | 18'10 | 5740 | ||||
| 12'00 | 3658 | 19'00 | 5791 | ||||
| 12'02 | 3709 | 19'02 | 5842 |
ガレージドアの詳しい情報は専用ページへ
ガレージドアはイープランのガレージのオプション商品としてはもちろん、単品販売にも対応しています。専用ページではより詳しい情報の閲覧や購入が可能ですので、ぜひご覧ください。
専用ページへ
3
OPENERオープナー
ドアオープナーは、2014年以降LIFT MASTER 8550と8355型を基本としています。8550はDCモータ駆動ですので50HZ地域でも問題はありません。他方EEplanのポリシーとして、駆動伝達方法としてはChainによる方法です。G-KITの標準OPTIONでは8355型とChainによる動力伝達方法をお勧めしています。
🌟 下記Openerからご希望のタイプをお選びください。なおG-KITの標準は8550（50HZ地域）及び8355+Chain Draive（60HZ地域）です。
3
RAILレール
３タイプのガレージドアのレール
ガレージドアのレールは大別すると3種類あります。吹き抜け空間にもオーバースライダーを取り付けることができます。垂直に壁に沿ってドアを持ち上げるレールや、屋根の勾配に沿ってドアを持ち上げるタイプもあります。このような”ハイレール”タイプ以外にドアの上部空間寸法を得難い場合は、ローヘッドレールもあります。普通のレールを加えますと3種類に大別できます。このレールのコンセプトの知識を持ちながら、ガレージや物置のデザインをすれば、今まで諦めていたデザインも可能になります。
ガレージドアオープナー
ドアオープナーは2014年以降LIFT MASTER 8550と8355型を基本としています。8550は、DCモータ駆動ですので50HZ地域でも問題はありません。他方EEplanのポリシーとして駆動伝達方法としてはChainによる方法です。G-KITの標準OPTIONでは、8355型とChainによる動力伝達方法をお勧めしています。
🌟 下記Openerからご希望のタイプをお選びください。なおG-KITの標準は8550（50HZ地域）及び8355+Chain Draive（60HZ地域）です。
ガレージドア・オープナーの専用サイトはこちら
レールの構造
ガレージドア・オープナーの専用サイトはこちら
その他
もしも、Lotus erizeなどだと、高さ1800mmのドアでも充分。ドアは屋根勾配に沿って上昇。諦めていた建築デザインも可能になります。
もしも、AUDI A5 なら2700x2100hのガレージドアが最適！2400wのドアを少し拡大するだけで、使いよさは大きく拡大。EEplanのガレージドアは幅と高さが5cm刻み。この５cmにこだわる事は意義の有る事なのです。
3
FLOORガレージフロア
ガレージフロアは特別の素材ではなく、いわゆる「ゴムマット」です。コンクリートの床の上に接着剤をつけずに「置く」ことが可能な部分が嬉しいことです。ガレージフロアを引っ張り出して屋外で洗浄もできるますが一旦引いてし合えばそのまま長い間使う人がほとんどです。あのコンクリート特有の底冷えから足下の感触を大幅に向上させてくれることは事実です。何より、数万円のコストであなたのガレージが大きくランクアップします。ブルー、グレー、黒、エンジなどがありますが、黒が人気です。模様も実は色々ありますが、人気は縞鋼板のような模様と丸いコインの模様があります。
3
INTERIORインテリア
ABOUT INSIDE
建築には木造に限らず、鉄板・鉄骨でも防火関係の処理が必要な区域があります。また用途を「自動車車庫」として使う事を法的に満足させるには、屋内に石膏ボード類の設置が義務となります。
「車庫の内装制限を考える」詳しくはこちら
尚、木部の露見面積比率は当該天井見付面積の1/10以下におさめる必要があります。
確認申請に於ける用途は陶芸用アトリエ。壁面には準防火区画対応の内装壁としています。
天井がトラス構造の場合、木製トラスを石膏ボード類で隠蔽する必要があり、天井は平になります。平らな天井はそれなりに落ち着いた空間になります。KIT SET®では、オーナーのこだわりにお答えするため、トラス構造で対応する事もできます。防火面材を設置する為の、天井下地工事は別途必要になります。
Interior
物置からガレージに
屋内の壁と天井を不燃材料（石膏ボード）で被覆することで、法律の用途上「物置」から「自動車車庫」に。
小屋裏の高さを屋内に残す。＜収納空間 OR 高い天井＞
普通TRUSS（トラス）構造の工夫やRafter（垂木）構造の採用することで、天井高を確保しています。この事例はオーバーヘッドストレージを追加、フラットな天井面の上は収納空間としました。
Type1000と呼ばれる単板のガレージドア。
ARARR社のCODE TYPE1000とは単板のガレージドアのことで、G-KITの標準仕様です。断熱材を入れたドアTYPE3000hは標準Optionです。ドアのパネルが4枚（段）ありますが、それぞれを文字通りセクションと呼び、セクショナルドアとも普通呼ばれています。このセクションの最上段、最上部には水平方向の補強材があります。また上から2段目のセクションにも。この水平補強材はドアの重量を調整する役目もあり、最上部に位置しているトーションスプリングの微妙な強度調整にも寄与している部品です。
High Lift
上下写真でオープナーからのアームの長さが違うことにお気ずきでしょうか？上の写真ではリフトを置く予定なので天井を高くしています。その関係もあってレールは天井いっぱいのレールHigh Lift Railを使っています。
「車庫の内装制限を考える」詳しくはこちら
Inside
準防火＆22条エリアへの対応。
G-Holiday
合成樹脂サイディング （22条及び準防火対応）
G-CEDAR
WRC サイディング（22条対応）
G-BB
構造用（耐水）合板 （22条対応）
「車庫の内装制限を考える」詳しくはこちら
3
ROOF屋根
レッドシダーの屋根は意外と種類が多いのです。KIT SET®の標準オプションは最も厚みが少ない「シングル」。ガレージの事例写真は全て「シングル」ですが、EEplanが創ってきた「住宅」ではさらに厚さがある「ダブル」タイプです。そのダブルも実は大きく分けてレッドシダーを鉈で割る概念で尽くされたものをシェークと読んでいます。さらに種類があって「溝」つき「溝無し、SAWCUT」など意外と沢山の選択肢があります。
コード番号：SOY-4 コード番号：SOY-5
それは茅葺きの家等と同じで屋内小屋への有効な換気手段になるからです。誤解を恐れず申し上げると、日本の短絡的な枠組み壁工法の規格では屋根に構造用合板を設置する義務があります。（設置そのものには大変大事な部分です。）野路合板で小屋裏が覆われるので、通風のしようが無いからです。他方近年の建築では、その部分にベーパバリアを設置し、当該部分の内部結露を阻止しています。物置やガレージの場合、屋内と屋外の冬期温度差は小さいと考えられるので、以上の方法を選択しています。
アスファルトシングル
防火認定品ですので安心。
WRC（ウエスタンレッドシダー）シェイク&シングル
ABOUT TIMBER STRUCTURE
法律上、海外規格の建築では耐力壁最大区画が40㎡や60㎡などという間違った風評があります。弊社ではすでに300㎡近いの空間（平家）を作り続けています。枠組壁工法の木造建築は広大な空間を実現します。G-KITの場合でしたら、トラス構造や垂木構造などにこだわってみませんか。
LVL
ムク材による棟木と垂木による屋根構造以外に、トラス構造は有名です。一方構造用集成材も多彩です。例えば、構造用LVLはフェノール樹脂により全ての木材の繊維方向が平行になるように、ラミネート加工したものです。EEplanでは積雪3.0m以上に耐える大スパンガレージや一般地域の大規模G-Attcの床梁やまぐさとしてLVLを多用しています。厚さは38、45、51、90mm等各種、幅は235.286、302mm等（最大600mmまで各種）、長さは最大11.5mmです。
TJI
東北地方太平洋側の積雪に対応する構造。ピッチは細かく、455mmにしています。そうする事で構造強度だけではなく屋内天井面材下地として利用できるので合理的です。天井を水平に施工して内張り。認定車検工場としています。
垂木のあるTimber ストレージ、ガレージとして使う場合、天井面材の据付けが楽。三角空間も確保できます。
これは車庫でなく、ショールームやアトリエなどで使う事も多い、ランバー以外の大型梁で飛ばす事もあります。
豪雪地域のガレージ。
3
FOUNDATION基礎
KISO- SLAB 19mX15m
小規模平屋ガレージの基礎は立ち上げない。ガレージの基礎は住宅の基礎とは概念が違う。EEplanのデザイン上のこだわり。
EEplanでは地中梁を設けながら、床盤に細かく鉄筋を敷設する方法を基本としています。そうする事で、布基礎（住宅のような基礎）のガレージより「楽しめるデザイン」に仕上がります。EEplanのこだわりです。ガレージの床に鉄筋を細かく設置しながらも、すこしでも安価にご提供するように、全国で直営スタッフが施工します。
なぜ手間のかかる基礎にするのですか？
ガレージドアと屋根の位置関係を美しく創るためです。コンクリート基礎の立ち上げを設計地盤から300mm立ち上げると全体のデザインバランスを損なう一因になるのです。
基礎は地面から30cm高くする基礎＝布基礎 が必要では？
建築基準法施工令38条4項にきちんと定められています。告示1347号を読むと、30cm高くする必要性があるように読み取れますがよく理解すれば解ります。一方海外では物置の床として単に床版だけで設置を終えたガレージ小屋も見受けます。しかし敷地状況により、布基礎にするケースも沢山あります。
基礎を地元工務店にお願いする場合耐圧盤の鉄筋ピッチはどの程度ですか？
EEplan G-KITの平屋建て2台用クラスだと、鉄筋はD-13@200で問題ありません。多雪地域にはご注意ください。EEplanのガレージは、樹脂サイディングを使うなど建物の軽量化を図っております。使用材料ー建物固定荷重で異なりますのでご注意ください。
開口部の地中梁って必要なんですか？
計算方法や考え方などは弊社のお尋ねください。
ブロックの基礎は駄目ですか？
基礎杭を使う工法であれば50㎡以下の建物には鉄筋コンクリートの基礎は不要ですが2×4工法をブロック上に構築することは許されておりません。
KISO- SLAB 12mX10m
布基礎の立ち上がりをやめる事にこだわる為に、基礎梁は土壌を掘削して土中に設ける事を基本にしています。EEplanのガレージにつてのデザインへのこだわりです。
3
PAINT塗料
オリンピック・マキシマム・セミトランスパーレント
屋外用水性木材保護塗料、半透明タイプ全
48
色
11,200円（送料2,600
円）
色：
ホワイトバーチ アウトサイドホワイト ベージュグレー スモークブルー ブルーリッジグレー ウェザードバーンボード アリゲーターグリーン フォレストフロア アボカド リバーズラン ストームグレー マッシュルーム ブルーサファイア グレーブスレート ポーラーブルー
数量：
1 2 3 4 5
色：
ケーブゴットグレー パールグレー ライトオーク アスペンタン ドリフトウッドグレー ライトモカ オリーブブラウン ダークオーク ジンジャー ブラックウォルナット タバコ チーク ダークタホ コーヒー エスプレッソ エボニー シンダー ブラックオーク
数量：
1 2 3 4 5
色：
デザートサンド キャラメル ナチュラルトーンシダー ナチュラルトーンファー/パイン ナチュラルトーンレッドウッド シナモン シエラ ローズウッド レッドウッド ブリックレッド ダークマホガニー ラセット ウォルナット クローブラウン オックスフォードブラウン
数量：
1 2 3 4 5
オリンピック・マキシマム・ソリッド
屋外用水性木材保護塗料、塗りつぶしタイプ全
112
色
14,850円（送料2,600円）
色：
スノーフレーク キュミュラス シルバーライニング ケーブゴットグレー ノースボール オーシャンミスト パウダーミル ヘリテージグレー シップメイトブルー ブルーブラッド ストーンヘッジ フェニックスファスル アクアスモール アクアスモーク ロッキーグレー コロニアルブルー アンティークシルバー ウェッジウッド コランダム エボニーグレー ピューター アムステルダム グレースレート ミッドナイトブルー ディープチャコール ストーミースカイス パープルベルベット マウンテンパイン ミスティックブラック
数量：
1 2 3 4 5
色：
シルバーダラー グレンアニー ナバホホワイト ソープストーン グレーマーブル プレドーン ヘザー コーラルサンド ソリオングレー パーラータン ダスティローズ アドービーサンド モンテレーグレー タングルウッド アマレット ミューティッドメイサ エッフェルタワー ウッドチャック ウィニングレッド カルフォルニアラスティック ジブラルタグレー グーズベリー ナバホレッド ポートワイン ミンク モホガニー カバーヘナ ニュービルグリムレッド
数量：
1 2 3 4 5
色：
アウトサイドホワイト ミスティックホワイト アイボリー ドーヴィル ボレン アーモンド カールスパッドキャニオン ベージュグレー デザートロウム ドリフトウッドベージュ ローハイド トウブ ムーンロック シャミ シダー ジンジャーブラウン ハーベストゴールド カリー ティンバーライン チョコレート ビスタータン フォーン ラセット ココア サイブレスアース バターナット オータムブラウン オックスフォードブラウン
数量：
1 2 3 4 5
色：
オータムサンド ゴールデンサンド オフホワイト ホワイト ジェファーソンタン ユーカリブタス クラシックフレーム ウェスタンホワイト スモーキースウェード ビーチウッド オリーブブランチ クリーミーディル ブロンズ オータムグレー セージ ハバーグリーン グラニット アボカド ウッドランドグリーン シーフォーム ニューパーク ベイベリー フォレスト フォークランド コーヒー リクリス カバーベルデ エボニー
数量：
1 2 3 4 5
オリンピック・マキシマム・クリアー
屋外用水性木材保護塗料、
透明タイプ
11,200円（送料2,600円）
数量：
1 2 3 4 5
